Tsubaki Cam Clutch

Tsubaki Cam Clutch

Brand: Tsubaki – Japan

Series Applications

Overrunning (Freewheel): MZ, MZEU, BB, TSS, TFS, PB, LD, MDEU, 200 Series, OB Series
Indexing: MX, MI-S, MI, MZ, MZEU, PB, 200 Series
Backstop: BS, BS-F, BS-R, BSEU, MG, MG-R, BR-HT, BR-P, BREU
Cam Clutch Box: OB-ON, OF, SF, SN, S, PN, PF
Clutch Coupling: MZ-C, MG-C

Request a quote

Contact MHP at 0909 840 002 for consultation and quotation!

Nationwide Delivery
Technical Waranty

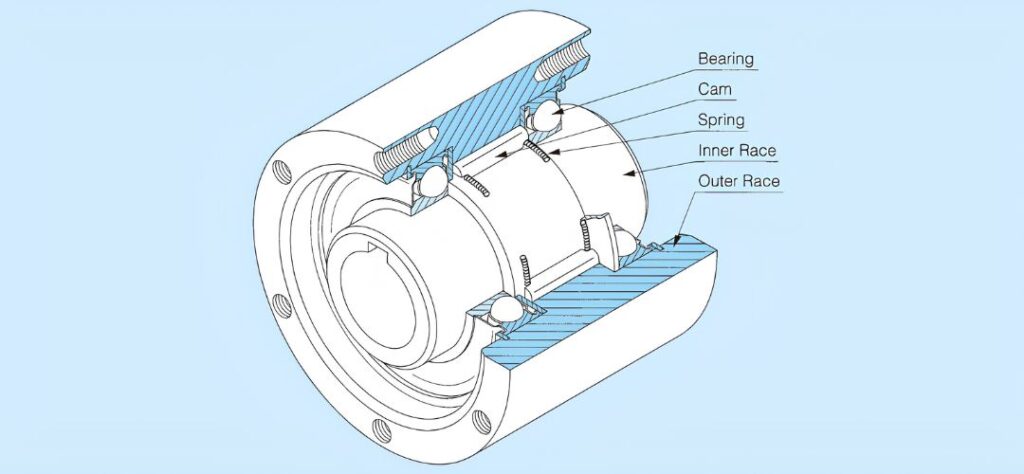

Operating Principle of Tsubaki Cam Clutch

Cấu tạo của vòng bi 1 chiều Tsubaki — Tsubaki Cam Clutch

Types of Tsubaki Cam Clutch

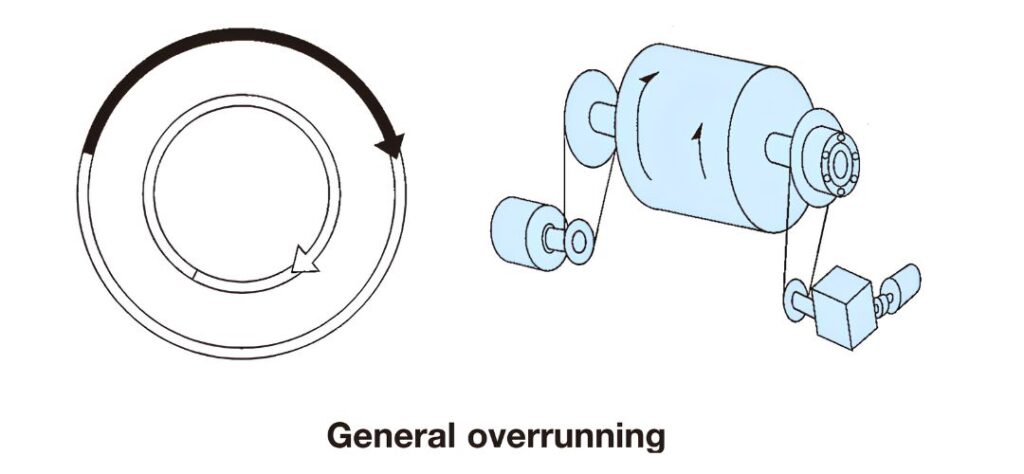

1. Overrunning

Tsubaki Cam Clutch Overrunning — Tsubaki Cam Clutch Overrunning

Series	Thông số kỹ thuật	Ứng dụng
MZ	Bore Range: Ø15 – Ø70 mm Torque Range: 186 – 3.040 N·m	Overrunning thông dụng
MZEU	Bore Range: Ø12 – Ø150 mm Torque Range: 60 – 33.800 N·m	Overrunning tiêu chuẩn Châu Âu
BB	Bore Range: Ø15 – Ø40 mm Torque Range: 29 – 260 N·m	Máy đóng gói, thiết bị nhỏ
TSS	Bore Range: Ø8 – Ø60 mm Torque Range: 6 – 649 N·m	Lắp ép, thay thế vòng bi
TFS	Bore Range: Ø12 – Ø80 mm Torque Range: 18 – 3.924 N·m	Lắp ép tải cao
PB	Bore Range: Ø10 – Ø45 mm Torque Range: 29 – 2.110 N·m	Gắn pulley, sprocket, gear
LD	Bore Range: Ø10 – Ø30 mm Torque Range: 5 – 49 N·m	Tải nhẹ
MDEU	Bore Range: Ø15 – Ø80 mm Torque Range: 70 – 2.300 N·m	Gắn pulley, sprocket
200 Series (BUS200)	Bore Range: Ø16.5 – Ø79.3 mm Torque Range: 39 – 1.390 N·m	OEM, hộp số
OB-ON / OF	Torque Range: 314 – 5.880 N·m	Overrunning tốc độ cao liên tục
OB-SF / SN / S / PN / PF	Torque Range: 3.140 – 40.200 N·m	Overrunning tốc độ cao liên tục
BUS200		Indexing OEM

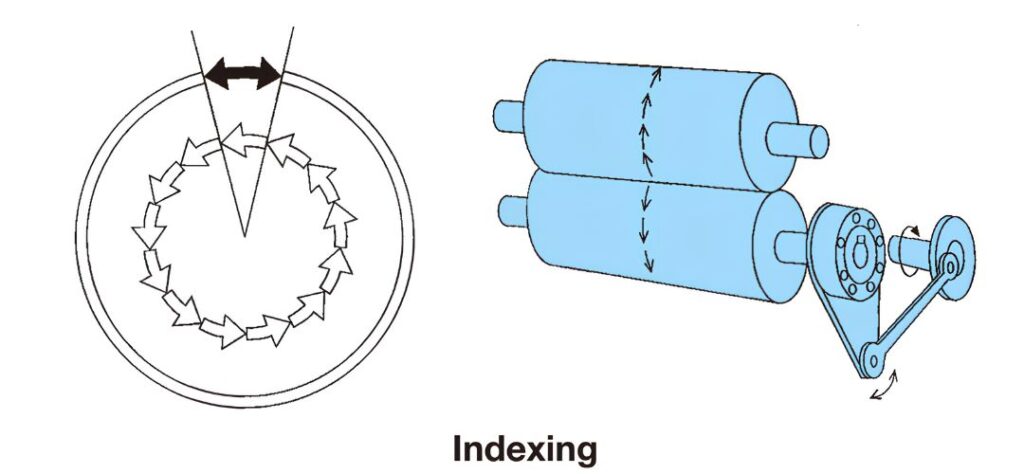

2. Indexing

Tsubaki Cam Clutch Indexing — Tsubaki Cam Clutch Indexing

Series	Thông số kỹ thuật	Ứng dụng
MX	Bore Range: Ø22 – Ø70 mm Torque Range: 78 – 784 N·m	Chia bước chính xác cao, máy cấp liệu, máy đóng gói
MI-S	Bore Range: Ø20 – Ø30 mm Torque Range: 43 – 196 N·m	Chia bước với góc cấp liệu lớn, tải nhẹ đến trung bình
MI	Bore Range: Ø19 – Ø250 mm Torque Range: 314 – 176.000 N·m	Chia bước công nghiệp tải nặng, máy dập, máy cấp phôi
MZ	Bore Range: Ø15 – Ø70 mm Torque Range: 186 – 3.040 N·m	Indexing tốc độ thấp, ứng dụng đa năng
MZEU	Bore Range: Ø12 – Ø150 mm Torque Range: 60 – 33.800 N·m	Indexing tiêu chuẩn Châu Âu
PB	Bore Range: Ø10 – Ø45 mm Torque Range: 29 – 2.110 N·m	Chia bước có gắn pulley, sprocket hoặc gear
200 Series	Bore Range: Ø16.5 – Ø79.3 mm Torque Range: 39 – 1.390 N·m	OEM, cơ cấu cấp liệu, máy tự động

3. Backstop

Low Speed Backstop (0 – 150 rpm)

Series	Thông số kỹ thuật	Ứng dụng
BS	Bore Range: Ø20 – Ø465 mm Torque Range: 294 – 980.000 N·m	Chống quay ngược băng tải, Bucket Elevator tốc độ thấp
BS-F	Bore Range: Ø20 – Ø465 mm Torque Range: 294 – 980.000 N·m	Tải trọng lớn, tốc độ cao hơn dòng BS
BS-R	Bore Range: Ø40 – Ø450 mm Torque Range: 1.570 – 686.000 N·m	Conveyor tải nặng, khai khoáng, xi măng
BSEU	Bore Range: Ø20 – Ø90 mm Torque Range: 216 – 4.700 N·m	Phiên bản tiêu chuẩn Châu Âu

Medium Speed Backstop (150 – 700 rpm)

Series	Thông số kỹ thuật	Ứng dụng
MG	Bore Range: Ø19 – Ø250 mm Torque Range: 314 – 176.000 N·m	Chống quay ngược trên trục trung gian hộp giảm tốc
MG-R	Bore Range: Ø19 – Ø250 mm Torque Range: 314 – 176.000 N·m	Backstop có khoang dầu, vận hành liên tục tốc độ trung bình

High Speed Backstop (700 – 3600 rpm)

Series	Thông số kỹ thuật	Ứng dụng
BR-HT	Bore Range: Ø20 – Ø320 mm Torque Range: 105 – 366.000 N·m	Chống quay ngược tốc độ cao, công nghệ Lift-Off, Conveyor và Bucket Elevator công suất lớn
BR-P	Bore Range: Ø20 – Ø240 mm Torque Range: 306 – 62.034 N·m	Backstop tốc độ cao tích hợp ổ bi
BREU	Bore Range: Ø30 – Ø150 mm Torque Range: 607 – 33.908 N·m	Phiên bản Châu Âu cho ứng dụng tốc độ cao

4. Tsubaki Cam Clutch Box

Series	Thông số kỹ thuật	Ứng dụng
OB-ON	Torque Range: 314 – 5.880 N·m	Cụm Cam Clutch kín hoàn chỉnh cho Overrunning tốc độ cao liên tục
OB-OF	Torque Range: 314 – 5.880 N·m	Overrunning tốc độ cao, bôi trơn dầu
OB-SF	Torque Range: 3.140 – 40.200 N·m	Tự bôi trơn, cánh tản nhiệt làm mát bằng nước
OB-SN	Torque Range: 3.140 – 40.200 N·m	Tự bôi trơn cho ứng dụng chạy liên tục
OB-S	Torque Range: 3.140 – 40.200 N·m	Bôi trơn cưỡng bức cho tải nặng
OB-PN	Torque Range: 3.140 – 40.200 N·m	Bôi trơn ngâm dầu
OB-PF	Torque Range: 3.140 – 40.200 N·m	Ngâm dầu kết hợp làm mát bằng nước

5. Clutch Coupling

Series	Thông số kỹ thuật	Ứng dụng
MZ-C	Bore Range: Ø20 – Ø70 mm Torque Range: 323 – 3.040 N·m	Khớp nối tích hợp Cam Clutch MZ, truyền động và chống quay ngược
MG-C	Bore Range: Ø19 – Ø160 mm Torque Range: 314 – 33.800 N·m	Khớp nối tích hợp Cam Clutch MG cho tải nặng, hộp giảm tốc và hệ thống công nghiệp
